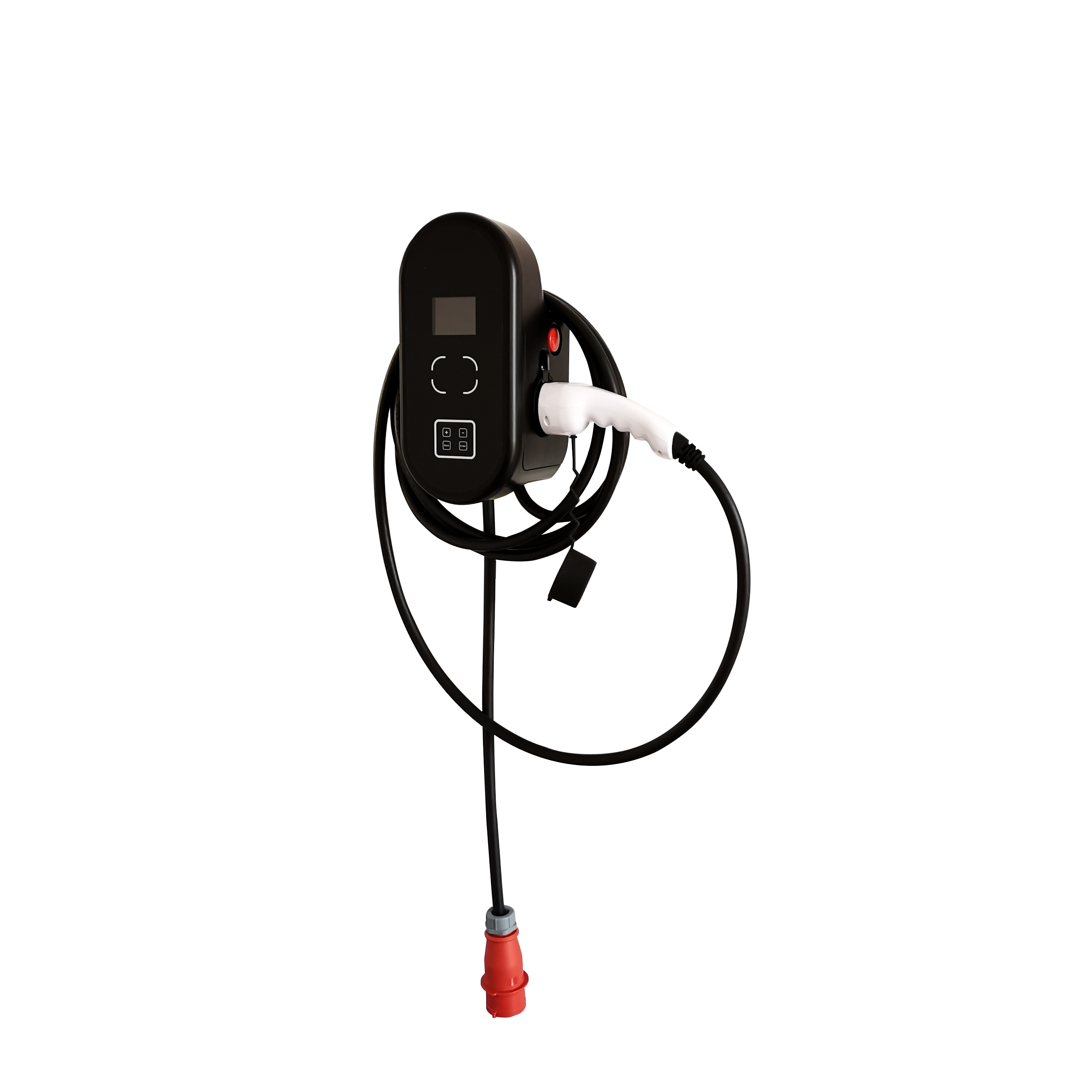

Hogar de carga eléctrico el 15M Cable del punto del cargador de la caja EV de la pared del IEC 62196 del SAE J1772

Nombre de la marca:	LINKIN

Información detallada
Tipo:	cargador del wallbox de la CA de 7,2 kilovatios	Combinación:	Botón de paro de LED/LCD/RFID/Emergency, estación de carga de la CA
Corriente clasificada:	32A	Longitud de cable:	LOS 5M/10M/15M
Tipo del conector:	IEC 62196/SAE J1772	Método Start:	“Plug and play” o tarjeta del RFID
Instalación:	Montado en la pared	Poder de carga:	3.5KW/7kw/11kw/22kw
Alta luz:	Cargador de la caja EV de la pared del SAE J1772 , Cargador de la caja EV de la pared del IEC 62196 , hogar de carga eléctrico el 15M Cable del punto

Descripción de producto

Estación de carga casera del coche EV de la caja montada en la pared de la pared para el coche del vehículo eléctrico

Especificación

Todos los productos deben pasar la inspección siguiente antes de salir de la fábrica:

1. Prueba de función:
Prueba de control de carga de la función del A.,
Prueba de función de la comunicación del B.,
Prueba de función de detección del aislamiento de la C.,
Prueba de función de fijación del enchufe del vehículo de la D.,
Prueba de función del E. que precarga

2. Prueba de salida de carga:
Prueba de salida grande de la potencia constante del ui del A. cuatro,
Prueba de control de poder del B.,
Prueba de baja tensión de la potencia auxiliar de la C.,
La D. hizo salir la prueba actual del tiempo de respuesta,
Del E. de la transmisión prueba de detención actual de la tarifa hacia fuera,
Prueba de eficacia del F.,
Prueba del factor de poder del G.

Especificación montada en la pared del poder del cargador de EV
	Estándar de la UE
Tipo de carga del conector	IEC 62196-2 (tipo - 2)
Grado de la potencia de entrada de la CA	1 fase	Fase 3
Grado de la potencia de entrada de la CA	el 230V±15%	el 380V±15%
Grado de la salida de la corriente ALTERNA	3.5kw/16A	11kw/16A
	7kw/32A	22kw/32A
		43kw/63A
Grado de la frecuencia	50/60 herzios
Interfaz de usuario y control
Botón de paro de emergencia	Sí	Enchufe-y-carga	Sí
Carga de tarjeta del RFID	Sí	Carga del App	Sí
Interfaz de Ethernet	Sí	Función de Wifi	Sí
Protocolo de OCPP	OCPP 1,6	pantalla LCD 4.3-inch	Opcional
Protección
Sobre la protección del voltaje	Sí	Bajo protección del voltaje	Sí
Sobre la protección de la carga	Sí	Protección del cortocircuito	Sí
Protección de la salida de la tierra	Sí	Protección de tierra	Sí
protección de los Sobre-temporeros	Sí	Protección contra sobrecargas	Sí
RCD	Tipo B
Ambiental
Temperatura de almacenamiento	-40 ~ 75℃	Temperatura de funcionamiento	-30 ~ 55℃
Humedad de funcionamiento	Encima de tp el 95%, sin condensación	Altitud	≤2000m
Cámara de enfriamiento	Enfriamiento natural
M3P Wallbox mecánico
Código del IP	IP54	Dimensión (H×W×D, milímetros)	410×260×164
Peso	12kg	Longitud de cable de carga	los 5m o modificar para requisitos particulares
Material del recinto	Panel de delante: Vidrio moderado, Detrás-cubierta: Metal de la placa
M3T que montan a poste (opcional)
Dimensión (H×W×D, milímetros)	1400×200×100	Peso	<8kg
Material del recinto	Metal

3. prueba de la guía del control:
Prueba de carga del estado de control del A.,
Prueba de carga de la sincronización del control de la conexión del B.,
Prueba de límite del voltaje de la guía del control de la C.,
Prueba de la interrupción de la comunicación de la D.,
Protección del E. que pone a tierra la prueba de la pérdida de la continuidad,
Prueba de la desconexión de la señal de la detección de la conexión del F.,
El voltaje de la batería del G. y el mensaje de la comunicación no hace juego la prueba,
El voltaje de la batería del H. excede la prueba de la gama del cargador,
Prueba total permisible de la unión mal hecha del voltaje del zu del vehículo de la función de la protección de la batería dos del drenaje del I. alta,
La demanda de carga del J. es mayor que los parámetros de la batería prueban.
